SUBCHAPTER 1.12 : SEMICONDUCTOR DIODE NOTATION

 [menuju akhir]

SUBCHAPTER 1.12 : SEMICONDUCTOR DIODE NOTATION





1. Tujuan [kembali]

  • Dapat mengetahui dan memahami apa itu notasi dioda semikonduktor
  • Dapat mengetahui dan memahami tipe-tipe notasi dioda semikonduktor
  • Dapat membuat rangkaian sederhana dengan menggunakan dioda

2. Alat dan Bahan [kembali]

A. Alat

  • Baterai 12 V

Baterai 12 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.


B. Bahan

  • Resistor 10 K


Specifications
Resistance (Ohms) 10K
Power (Watts) 0.25W, 1/4W
Tolerance ±5%
Packaging Bulk
Composition Carbon Film
Temperature Coefficient 350ppm/°C
Lead Free Status Lead Free
RoHS Status RoHS Compliant

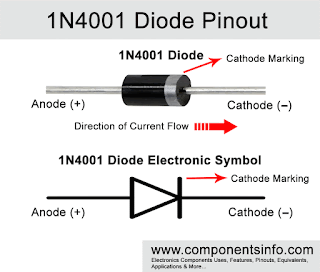

  • Dioda 1N4001



A. Spesifikasi :
  • Package Type: Available in DO-41 & SMD Packages
  • Diode Type: Silicon Rectifier General Usage Diode
  • Max Repetitive Reverse Voltage is: 1000 Volts
  • Average Fwd Current: 1000mA
  • Non-repetitive Max Fwd Current: 30A
  • Max Power Dissipation is: 3W
  • Max Storage & Operating temperature Should Be: -55 to +175 Centigrade
B.  Konfigurasi Pin:

Nomor Pin

Nama Pin

Deskripsi

1

Anoda

Arus selalu Masuk melalui Anoda

2

Katoda

Arus selalu Keluar melalui Katoda


  • POT- HG


A. Spesifikasi
  • Type: Rotary a.k.a Radio POT
  • Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
  • Power Rating: 0.3W
  • Maximum Input Voltage: 200Vdc
  • Rotational Life: 2000K cycles

B. Konfigurasi PIN

Pin No.

Pin Name

Description

1

Fixed End

This end is connected to one end of the resistive track

2

Variable End

This end is connected to the wiper, to provide variable voltage

3

Fixed End

This end is connected to another end of the resistive track

  • LED

A. Spesifikasi :

* Superior weather resistance

* 5mm Round Standard Directivity

* UV Resistant Eproxy

* Forward Current (IF): 30mA

* Forward Voltage (VF): 1.8V to 2.4V

* Reverse Voltage: 5V

* Operating Temperature: -30℃ to +85℃

* Storage Temperature: -40℃ to +100℃

* Luminous Intensity: 20mcd

B. Konfigurasi Pin :

* Pin 1 : Positive terminal of LED

* Pin 2 : Negative terminal of LED


  • Switch

Push button switch (saklar tombol dorong) adalah jenis saklar dua posisi yang dapat menghubungkan aliran arus listrik pada saat pengguna menekannya dan memutuskan hubungan listrik tersebut apabila kita melepaskannya.

  • Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

  • Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

3. Dasar Teori [kembali]

Notasi yang paling sering digunakan untuk dioda semikonduktor, dapat kita lihat pada Gambar 1.40. Pada kebanyakan dioda, tanda apapun seperti titik atau pita, biasanya terletak di ujung katoda. Istilah anoda dan katoda adalah sisa dari notasi tabung vakum. Anoda mengacu pada potensial yang lebih tinggi atau positif, sedangkan katoda mengacu pada terminal yang lebih rendah atau negatif. Kombinasi level bias ini akan menghasilkan kondisi bias maju atau "ON" untuk dioda.

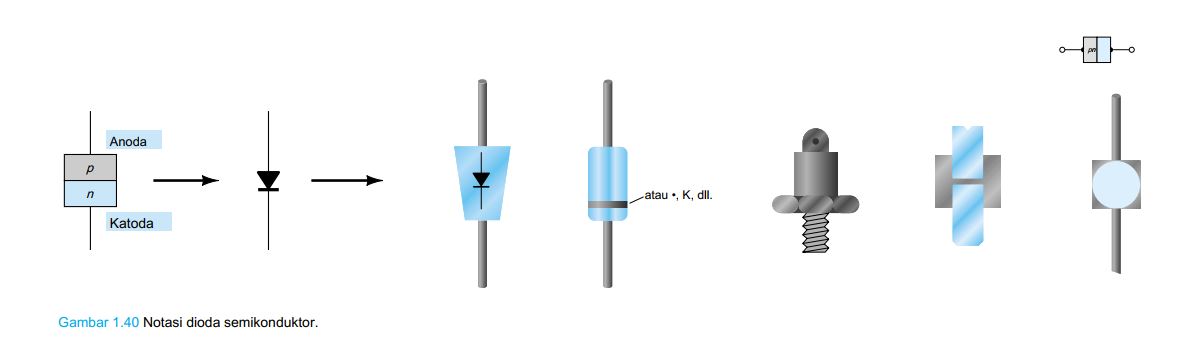

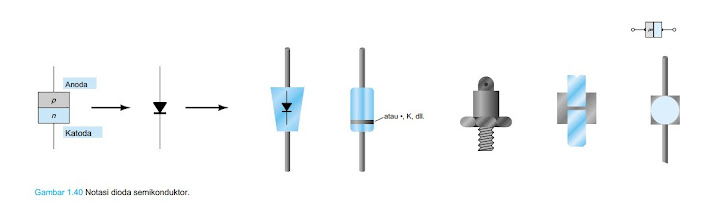

Gambar 1.40 Notasi Dioda Semikonduktor
jenis-jenis dioda semikonduktor yang dijual komersil di pasaran dapat kita lihat pada gambar 1.41

Gambar 1.41 Berbagai jenis persimpangan dioda ( (a) & (b) Courtesy of motorola Inc; (C) Courtesy international Rectifier Corporation)

4. Percobaan [kembali]

A. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2: RANGKAI KOMPONEN

Step 3: MULAI SIMULASI PADA PROTEUS

Step 4: AMATI RANGKAIAN YANG DIBUAT

B. Rangkaian Simulasi
  • Foto Rangkaian

Gambar Rangkaian 1



Gambar Rangkaian 2



Gambar Rangkaian 3
  • Prinsip Kerja
Rangkaian seri terdiri dari dua atau lebih beban listrik yang dihubungkan ke satu daya lewat satu rangkaian. Rangkaian paralel merupakan salah satu yang memiliki lebih dari satu bagian garis medan untuk mengalirkan arus. Dalam kendaraan bermotor, sebagian besar beban listrik dihubungkan secara paralel. Masing-masing rangkaian dapat dihubung-putuskan tanpa mempengaruhi rangkaian yang lain.

5. Video [kembali]


Video Rangkaian 1


Video Rangkaian 2


Video Rangkaian 3

6. Example [kembali]

A. Example

1. Apakah semikonduktor tipe-N itu?

Jawab:

Semikonduktor yang diperoleh dengan memasukkan atom pengotor trivalen (galium, indium) dikenal sebagai Semikonduktor tipe-N.

2. Apakah semikonduktor tipe-P itu?

Jawab:
Semikonduktor yang diperoleh dengan memasukkan atom pengotor pentavalen (fosfor, antimon) dikenal sebagai Semikonduktor tipe-P.

7. Problem [kembali]

1. Diberikan sebuah dioda dengan arus sebesar 8 mA dan n = 1. Tentukan nilai Is  jika tegangan yang diberikan sebesar 0.5 V dan suhu kamar sebesar 25°C

Diketahui :

- ID = 8 mA
- VD = 0.5 V
- n =1

Ditanya :

- Is = ?

Jawab :



2. Diberikan sebuah dioda dengan arus sebesar 6 mA, VT = 26 mV, n = 1, dan Is = 1 nA. Tentukan tegangan yang diberikan (VD).

Diketahui :

- ID = 6 mA
- VT =26 mV
- n =1
- Is =1 nA

Ditanya :

- VD = ?

Jawab :

8. Pilihan Ganda [kembali]

1. Pada dioda junction, Sisi-P mempunyai .........
a. 10 hole
b. Sedikit hole
c. Banyak hole
d. Banyak proton
e. Banyak elektron

Jawab :
Pada dioda junction, Sisi-P mempunyai banyak hole (Jawaban C)

2.  Pada dioda, bila terminal negatif sumber dihubungkan  dengan bahan tipe-n,
dan terminal positif dengan bahan tipe-p,hubungan ini disebut dengan .........

a. Forward bias
b. Tanpa bias
c. Reverse bias
d. Bias semu
e. Bias nyata

Jawab :
Pada dioda, bila terminal negatif sumber dihubungkan  dengan bahan tipe-n,
dan terminal positif dengan bahan tipe-p,hubungan ini disebut dengan Forward bias (Jawaban A)

9. Link Download [kembali]
