SUB CHAPTER 5.11 : CMOS

[menuju akhir]





1. Tujuan [kembali]

  • Untuk dapat memahami materi CMOS
  • Untuk dapat membuat rangkaian menggunakan CMOS

2. Alat dan Bahan [kembali]

A. Alat

  • Baterai 12 V

    • Baterai 12 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.
B. Bahan

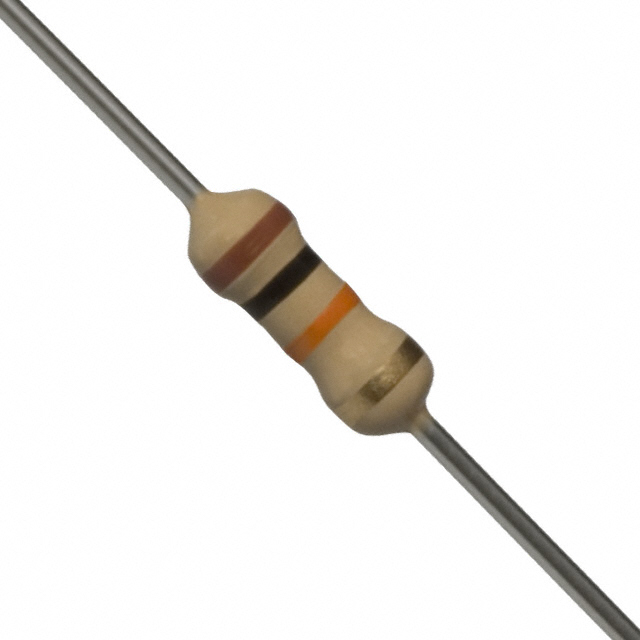

  • Resistor 10 K


    • Specifications
    Resistance (Ohms) 10K
    Power (Watts) 0.25W, 1/4W
    Tolerance ±5%
    Packaging Bulk
    Composition Carbon Film
    Temperature Coefficient 350ppm/°C
    Lead Free Status Lead Free
    RoHS Status RoHS Compliant
  • P-Mosfet


A. Spesifikasi

  • Advanced Process Technology ·
  • Ultra Low On-Resistance ·
  • Dynamic dv/dt Rating ·
  • 175°C Operating Temperature ·
  • Fast Switching ·
  • P-Channel ·
  • Fully Avalanche Rated
B. Konfigurasi pin

  1. Gate
  2. Drain
  3. Source
  • N-Mosfet

A. Spesifikasi
  • Drain Current ID=110A@ TC=25℃
  • Drain Source Voltage : VDSS= 55V(Min)
  • Fast Switching Speed
  • Minimum Lot-to-Lot variations for robust device performance and reliable operation
B. Konfigurasi PIN
  1. Gate
  2. Drain
  3. Source
  • Ground
    • Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

3. Dasar Teori [kembali]

Sirkuit logika yang sangat efektif dapat dibuat dengan membangun a p- saluran dan n- saluran MOSFET pada substrat yang sama seperti yang ditunjukkan pada Gambar 5.43. Perhatikan induksi p- saluran di sebelah kiri dan diinduksi n- saluran di sebelah kanan untuk p- dan n- perangkat saluran, masing-masing. Konfigurasi tersebut disebut sebagai a MOSFET pelengkap pengaturan (CMOS) yang memiliki aplikasi ekstensif dalam desain logika komputer. Impedansi masukan yang relatif tinggi, kecepatan peralihan yang cepat, dan tingkat daya operasi yang lebih rendah dari konfigurasi CMOS telah menghasilkan disiplin baru yang disebut sebagai Desain logika CMOS


Gambar 5.43 CMOS dengan koneksi yang ditunjukkan pada Gambar 5.44.

Gambar 5.44 Inverter CMOS.
Gambar 5.45 Resistensi relatif level untuk V. saya 5 V (1-negara)


4. Percobaan [kembali]

A. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2: RANGKAI KOMPONEN

Step 3: MULAI SIMULASI PADA PROTEUS

Step 4: AMATI RANGKAIAN YANG DIBUAT

B. Rangkaian Simulasi
  • Foto Rangkaian
Rangkaian 1

Rangkaian 2
  • Prinsip Kerja
Saat mosfet aktif, maka muatan listrik akan masuk melalui saluran pada Source dan keluar melalui Drain. Dan lebar saluran dikendalikan oleh tegangan pada elektrode  yang disebut degan Gate atau gerbang yang terletak diantara Source dan Drain.



5. Video [kembali]

Rangkaian 1


Rangkaian 2



6. Example [kembali]

        1. Jelaskan ukuran inverter

Jawaban :

Untuk menggerakkan kapasitansi beban yang diinginkan, kita harus meningkatkan ukuran (lebar) inverter untuk mendapatkan kinerja yang optimal.


        2. Apa yang terjadi jika kita menyertakan resistensi pada output dari rangkaian CMOS?


Jawaban :


Menigkat (RC delay)


7. Problem [kembali]

1. Bagaimana cara mengatasi lateral diffusion?

Jawab :

Lateral diffusion dapat diatasi dengan cara memberikan dopan dengan konsntrasi yang

rendah terlebih dahulu dengan membentuk struktur lightly doped drain, kemudian

memberikan konstrasi dopan yang lebih banyak.

2. Apa yang dimaksud dengan oxide encroachment dan apa akibatnya?

Jawab :

Oxide encroachment terjadi ketika lapisan oksida menggerus lapisan aktif. Hal ini

menyebabkan berkurangnya lapisan aktif karena tertutupi lapisan pasif


8. Pilihan Ganda [kembali]

1.    1. Untuk membuat gerbang OR dari jenis CMOS dapat digunakan ?

    a. IC 7114

    b. IC 7441

    c. IC 4017

    d. IC 7474

    e. IC 4071

2.    2. Untuk membuat gerbang XOR dari jenis CMOS dapat digunakan IC 4030.

    a. IC ini terdiri dari 4 buah gerbang XOR yang mempunyai 2 input.

    b. IC ini terdiri dari 2 buah gerbang NOR yang mempunyai 2 input.

    c. IC ini terdiri dari 2 buah gerbang XOR yang mempunyai 2 input.

    d. IC ini terdiri dari 2 buah gerbang XOR yang mempunyai 4 input

    e. IC ini terdiri dari 4 buah gerbang OR yang mempunyai 2 input.


9. Link Download [kembali]
