MODUL 1 GENERAL INPUT DAN OUTPUT
1. Pendahuluan [Kembali]
a) Asistensi dilakukan 3x (Rabu, Kamis, Jumat)
b) Praktikum dilakukan 1x (Selasa)
a) Memahami cara penggunaan input dan output digital pada mikrokontroler
b) Menggunakan komponen input dan output sederhana dengan Arduino
3. Alat dan Bahan [Kembali]
A. Alat
a). Instrument
Multimeter
b). Probes
c). Generators
Power Supply
B. Bahan
Resistor
a). Komponen Input
Keypad
b). Komponen Output
LED

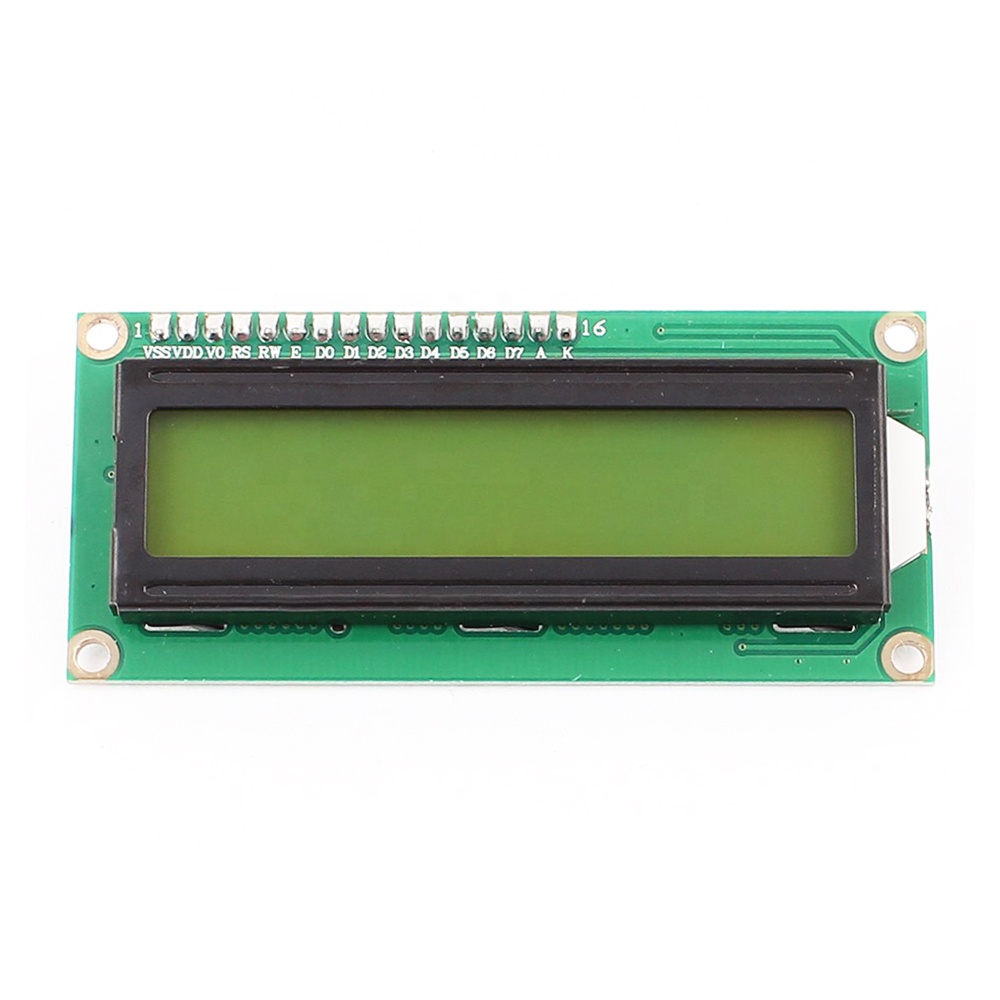

LCD
Seven Segment
c). Komponen Lainnya
-Mikrokontroler
Modul Arduino
4. Dasar Teori [Kembali]
1.4.1 General Input Output
Input adalah semua data dan perintah yang dimasukkan ke dalam memori untuk
diproses lebih lanjut oleh mikroprosesor. Sebuah perangkat input adalah komponen piranti
keras yang memungkinkan user atau pengguna memasukkan data ke dalam mikroprosesor.
Output adalah data hasil yang telah diproses. Perangkat output adalah semua komponen
piranti keras yang menyampaikan informasi kepada orang-orang yang menggunakannya.
Pada Arduino, pin input/output terdiri dari digital dan analog yang jumlah pin-nya
tergantung jenis Arduino yang digunakan. Input digital digunakan untuk mendeteksi
perubahan logika biner pada pin tertentu. Adanya input digital memungkinkan
mikrokontroler untuk dapat menerjemahkan 0V menjadi logika LOW dan 5V menjadi
logika HIGH. Membaca sinyal digital pada Arduino dapat menggunakan sintaks
digitalRead(pin);
Output digital terdiri dari dua buah logika, yaitu kondisi logika HIGH dan kondisi
logika LOW. Untuk menghasilkan output kita dapat menggunakan sintaks
digitalWrite(pin,nilai); yang sebelumnya pin sudah diset ke mode OUTPUT, lalu
parameter kedua adalah set nilai HIGH atau LOW. Apabila pin diset dengan nilai HIGH,
maka voltase pin tersebut akan diset ke 5V atau 3.3V dan bila pin diset ke LOW, maka voltasepin tersebut akan diset ke 0V.
1.4.2 Arduino
Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di
dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR
dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino
Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita
bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer
ataupun perangkat lain.
Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :
A. BAGIAN-BAGIAN ARDUINO UNO
1. POWER USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
2. POWER JACK
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.
3. Crystal Oscillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak
menunjukkan 16000 atau 16000 kHz, atau 16 MHz.
4. Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.
5. Digital Pins I / O
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai
logika ( 0atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation )
yang dapat digunakan untuk menghasilkan PWM.
6. Analog Pins
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk
membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya
menjadi nilai digital.
7. LED Power Indicator
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik
denganbaik.
B. BAGIAN-BAGIAN PENDUKUNG
1. RAM
RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang
isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori
atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM
(Dynamic Random Acces Memory).
2. ROM
ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat
menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik.
ROM terdiri dariMask ROM, PROM, EPROM, EEPROM.
