1. Tujuan Perancangan [Kembali]

• Memenuhi syarat untuk Modul 4 Praktikum Mikrokontroller & Mikroprosesor.
• Untuk mengurangi kemungkinan terjadi perampokan pada brankas
• Untuk meningkatkan sistem keamanan pada brankas

2. Komponen [Kembali]

        Alat :

-. Jumper

-. Project Board

·       Bahan :

-. Resistor

-. Potensiometer

·       Komponen Input :

-. Sensor PIR

-. Sensor Ultrasonik



-. RFID

·       Komponen Output :

-. Motor Servo

-. LCD

-. Buzzer

                  -. LED

·       Komponen Lainnya :

-. Arduino



3. Dasar Teori [Kembali]

    a.      PWM ( Pulse Width Modulation )

Pulse Width Modulation (PWM) secara umum adalah sebuah cara memanipulasi lebar sinyal yang dinyatakan dengan pulsa dalam suatu perioda, untuk mendapatkan tegangan ratarata yang berbeda. Modulasi lebar pulsa (PWM) dicapai/diperoleh dengan bantuan sebuah gelombang kotak yang mana siklus kerja (duty cycle) gelombang dapat diubah-ubah untuk mendapatkan sebuah tegangan keluaran yang bervariasi yang merupakan nilai rata-rata dari gelombang tersebut. Duty cycle merupakan prosentase periode sinyal high dan periode sinyal, prosentase duty cycle akan bebanding lurus dengan tegangan rata-rata yang dihasilkan. Beberapa Contoh aplikasi PWM adalah pemodulasian data untuk telekomunikasi, pengontrolan daya atau tegangan yang masuk ke beban, regulator tegangan, audio effect dan penguatan, serta aplikasi-aplikasi lainnya. Aplikasi PWM berbasis mikrokontroler biasanya berupa, pengendalian kecepatan motor DC, Pengendalian Motor Servo, Pengaturan nyala terang LED. Berikut ilustrasi sinyal PWM, misalkan kondisi high 5 V dan kondisi low 0 V.

Gambar 1. Bentuk gelombang kotak (pulsa) dengan kondisi high 5V dan low 0V

T_on adalah waktu dimana tegangan keluaran berada pada kondisi high dan, T_off adalah waktu dimana tegangan keluaran berada pada kondisi low. Anggap T_total adalah waktu satu siklus atau penjumlahan antara T_on denganT_off , biasa dikenal dengan istilah “periode satu gelombang”.



T_total = T_on + T_off

Siklus kerja atau duty cycle sebuah gelombang di definisikan sebagai,



Tegangan keluaran dapat bervariasi denganduty-cycle dan dapat dirumusan sebagai berikut,

Sehingga,

Dari rumus diatas dapat ditarik kesimpulan bahwa tegangan keluaran dapat diubah ubah secara langsung dengan mengubah nilai T_on. Apabila T_on adalah 0, V_out juga akan 0. Apabila T_on adalah T_total maka V_out adalahV_in atau katakanlah nilai maksimumnya.

PWM bekerja sebagai switching power suplai untuk mengontrol on dan off. Tegangan dc dikonvert menjadi sinyal kotak bolak balik, saat on mendekati tegangan puncak dan saat off mrnjadi nol (0) volt. Jika frekuensi switching cukup tinggi maka temperatur (suhu) air yang dikendalikan akan semakin sesuai dengan yang diharapkan. Dengan mengatur duty cycle dari sinyal (modulasi lebar pulsa dari sinyal disebabkan oleh PWM). Terlihat pada gambar di bawah sinyal ref adalah sinyal tegangan dc yang dikonversi oleh sinyal gergaji dan menghasilkan sinyal kotak

Gambar 2. Sinyal Referensi ( sinyal tegangan DC) .

Informasi analog dapat dikirimkan dengan menggunakan pulsa-pulsa tegangan atau pulsa-pulsa arus. Dengan modulasi pulsa, pembawa informasi terdiri dari pulsapulsa persegi yang berulang-ulang. Salah satu teknik modulasi yang sering digunakan adalah teknik modulasi durasi atu lebar dari waktu tunda positif ataupun waktu tunda negatif pulsa-pulsa persegi tersebut. Untuk membangkitkan sinyal PWM adalah dengan menggunakan fungsi timer/counter yang dibandingkan nilainya dengan sebuah register tertentu.



b.      ADC (Analog to Digital Converter)



ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog menjadi sinyal digital dengan bentuk kode-kode digital. Ada 2 faktor yang perlu diperhatikan pada proses kerja ADC yaitu kecepatan sampling dan resolusi.

Kecepatan sampling menyatakan seberapa sering perangkat mampu mengkonversi sinyal analog ke dalam bentuk sinyal digital dalam selang waktu yang tertentu. Biasa dinyatakan dalam  sample  per second  (SPS).  Sementara  Resolusi  menyatakan  tingkat  ketelitian  yang dimilliki. Pada Arduino, resolusi yang dimiliki adalah 10 bit atau rentang nilai digital antara 0 - 1023. Dan pada Arduino tegangan referensi yang digunakan adalah 5 volt, hal ini berarti ADC  pada  Arduino  mampu  menangani sinyal  analog  dengan  tegangan  0  - 5  volt.  Pada Arduino, menggunakan pin analog input yang diawali dengan kode A( A0- A5 pada Arduino Uno). Fungsi untuk mengambil data sinyal input analog menggunakan analogRead(pin);



c.       Mikrokontroller

Mikrokontroler adalah salah satu dari bagian dasar dari suatu sistem komputer. Meskipun mempunyai bentuk yang jauh lebih kecil dari suatu komputer pribadi dan komputer mainframe, mikrokontroler dibangun dari elemen-elemen dasar yang sama. Secara sederhana, komputer akan menghasilkan output yang spesifik berdasarkan input yang diterima dan program yang dikerjakan. Seperti umumnya komputer, mikrokontroler sebagai alat yang mengerjakan perintah-perintah yang diberikan kepadanya. Artinya, bagian terpenting dan utama dari suatu sistem komputerisasi adalah program itu sendiri yang dibuat oleh seorang programmer. Program ini memerintahkan komputer untuk melakukan jalinan yang panjang dari aksi-aksi sederhana untuk melakukan tugas yang lebih kompleks yang diinginkan oleh programmer. Sistem dengan mikrokontroler umumnya menggunakan piranti input yang jauh lebih kecil seperti saklar atau keypad kecil. Hampir semua input mikrokontroler hanya dapat memproses sinyal input digital dengan tegangan yang sama dengan tegangan logika dari sumber. Tegangan positif sumber umumnya adalah 5 volt. Padahal dalam dunia nyata terdapat banyak sinyal analog atau sinyal dengan tegangan.

Gambar 3. Struktur dan Diagram Blok Mikrokontroler

Berikut ini merupakan struktur dan diagram blok mikrokontroler beserta penjelasan tentang bagian-bagian utamanya.

·         CPU

CPU merupakan otak dari mikrokontroler. CPU bertanggung jawab untuk mengambil instruksi (fetch), menerjemahkannya (decode), kemudian akhirnya dieksekusi (execute). CPU menghubungkan setiap bagian dari mikrokontroler ke dalam satu sistem. Fungsi utamanya yaitu mengambil dan mendekode instruksi. Instruksi yang diambil dari memori program harus diterjemahkan atau melakukan decode oleh CPU tersebut.

·         Serial Port (Port Serial)

Serial port menyediakan berbagai antarmuka serial antara mikrokontroler dan periferal lain seperti port paralel.

·         Memori (Penyimpanan)

Memori ini bertugas untuk menyimpan data. Data tersebut merupakan data yang sudah diolah (output) atau data yang belum diolah (input). Penyimpanan ini berupa RAM dan ROM. ROM digunakan untuk menyimpan data dalam jangka waktu yang lama. Sedangkan RAM digunakan untuk menyimpan data sementara selama program berjalan sampai akhirnya dipindahkan ke ROM.

·         Port Input/Output Paralel

Port input/output paralel digunakan untuk mendorong atau menghubungkan berbagai perangkat seperti LED, LCD, printer, memori dan perangkat input/output lainnya ke mikrokontroler.

·         ADC (Analog to Digital Converter)

Konverter ADC (Analog to Digital Converter) digunakan untuk mengubah sinyal analog ke bentuk digital. Sinyal input dalam konverter ini harus dalam bentuk analog (misalnya output dari sensor) sedangkan outputnya dalam bentuk digital.

·         DAC (Digital to Analog Converter)

DAC (Digital to Analog Converter) melakukan operasi pembalikan konversi ADC (Analog to Digital Converter). DAC mengubah sinyal digital menjadi format analog. DAC ini biasanya digunakan untuk mengendalikan perangkat analog seperti motor DC dan lain sebagainya.

·         Interrupt Control (Kontrol Interupsi)

Interrupt Control (Kontrol Interupsi) bertugas untuk mengendalikan penundaan terhadap pemrograman mikrokontroler. Bagian interrupt control (kontrol interupsi) ini dapat dioperasikan secara internal ataupun eksternal.

·         Special Functioning Block (Blok Fungsi Khusus)

Special functioning block merupakan bagian tambahan yang dibuat mempunyai fungsi khusus. Biasanya blok ini ditemukan pada arsitektur mikrokontroler di mesin robotika. Tidak semua perangkat menggunakan bagian ini.

·         Timer and Counter (Pengatur Waktu dan Penghitung)

Timer/counter ini digunakan untuk mengukur waktu dan alat penghitungan. Keberadaan komponen ini sangatlah penting. Karena informasi waktu seringkali digunakan pengaturan sistem supaya lebih akurat dan efektif.

d.      Komunikasi

·         Universal Asynchronous Receiver Transmitter (UART)

UART (Universal Asynchronous Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal.

Cara Kerja Komunikasi UART



Gambar 4. Cara Kerja Komunikasi UART

Data dikirimkan secara paralel dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit tambahan, kemudia di transfer secara parallel ke data bus penerima.

·         Serial Peripheral Interface (SPI)

Serial Peripheral Interface ( SPI ) merupakan salah satu mode komunikasi serial synchrounous kecepatan tinggi yang dimiliki oleh ATmega 328. Komunikasi SPI membutuhkan 3 jalur yaitu MOSI, MISO, dan SCK. Melalui komunikasi ini data dapat saling dikirimkan baik antara mikrokontroller maupun antara mikrokontroller dengan peripheral lain di luar mikrokontroler.

MOSI : Master Output Slave Input Artinya jika dikonfigurasi sebagai master maka pin MOSI sebagai output tetapi jika  dikonfigurasi sebagai slave maka pin MOSI sebagai input.

MISO : Master Input Slave Output Artinya jika dikonfigurasi sebagai master maka pin MISO  sebagai  input  tetapi  jika  dikonfigurasi  sebagai  slave  maka  pin  MISO  sebagai output.

SCLK : Clock Jika dikonfigurasi sebagai master maka pin CLK berlaku sebagai output tetapi jika dikonfigurasi sebagai slave maka pin CLK berlaku sebagai input.

SS/CS : Slave Select/ Chip Select adalah jalur master memilih slave mana yang akan dikirimkan.

Cara Kerja Komunikasi SPI



Gambar 5. Cara Kerja Komunikasi SPI

Sinyal clock dialirkan dari master ke slave yang berfungsi untuk sinkronisasi. Master dapat memilih slave mana yang akan dikirimkan data melalui slave select, kemudian  data dikirimkan dari master ke slave melalui MOSI. Jika master butuh respon data maka slave akan mentransfer data ke master melalui MISO.

·         Inter Integrated Circuit (I2C)

Inter Integrated Circuit atau sering disebut I2C adalah standar komunikasi serial dua arah menggunakan dua saluran yang didisain khusus untuk mengirim maupun menerima data. Sistem I2C terdiri dari saluran SCL (Serial Clock) dan SDA (Serial Data) yang membawa               informasi        data       antara        I2C        dengan        pengontrolnya.

Cara Kerja Komunikasi I2C



Gambar 6. Cara Kerja Komunikasi I2C

Pada I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start,  Address Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2,  dan kondisi Stop. Kondisi start dimana saat pada SDA beralih dari logika high ke low sebelum SCL.Kondisi stop dimana saat pada SDA beralih dari logika low ke high sebelum SCL.

R/W  bit  berfungsi  untuk  menentukan  apakah  master  mengirim  data  ke  slave  atau meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta data dari slave) ACK/NACK bit berfungsi sebagai pemberi kabar jika data frame ataupun address frame telahditerima receiver.

e.       PIR Sensor

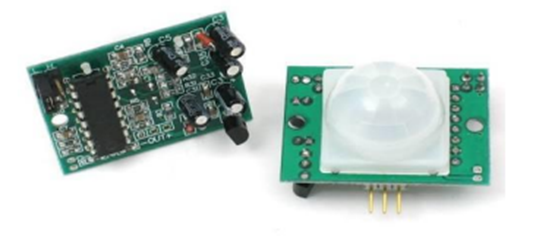

Gambar 7. PIR Sensor

Sensor PIR (Passive Infrared Receiver) adalah sebuah sensor yang biasa digunakan untuk mendeteksi keberadaan manusia. Aplikasi ini biasa digunakan untuk system alarm pada rumah-rumah atau perkantoran. Sensor PIR adalah sebuah sensor yang menangkap pancaran sinyal inframerah yang dikeluarkan oleh tubuh manusia maupun hewan. Sensor PIR dapat merespon perubahan- perubahan pancaran sinyal inframerah yang dipancarkan oleh tubuh manusia.

Sensor PIR ini terdapat bagian-bagian yang mempunyai perannya masing-masing, yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.

Gambar 8. Gambar Bagian PIR Sensor



a)      Fresnel Lens

Gambar 9. Fresnel Lens Sensor PIR

Fresnel Lens untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relatif konstan di seluruh lebar berkas cahaya

b)      IR Filter

IR Filter di modul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

c)      Pyroelectric sensor

Gambar 10. Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 320 C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR.

d)     Amplifier

Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.

e)      Komparator

Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga menghasilkan output.

Berikut ini adalah Karakteristik dari sensor PIR :

1.      Tegangan operasi 4.7 - 5 Volt

2.      Arus standby (tanpa beban) 300 µA

3.      Suhu kerja antara -20 oC - 50 oC

4.      Jangkauan deteksi 5 meter

5.      Kecepatan deteksi 0.5 detik

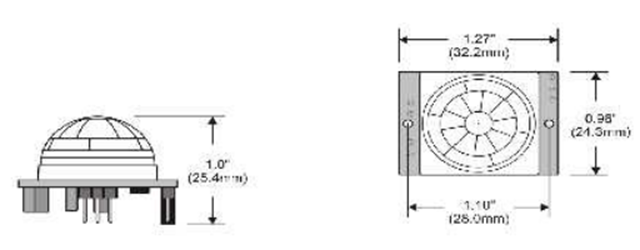

Gambar 11. Dimensi Sensor PIR



f.       Sensor Ultrasonik (HC-SR04)

Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya. Cara kerja sensor ini didasarkan pada prinsip dari pantulan suatu gelombang suara sehingga dapat dipakai untuk menafsirkan eksistensi (jarak) suatu benda dengan frekuensi tertentu. Disebut sebagai sensor ultrasonik karena sensor ini menggunakan gelombang ultrasonik (bunyi ultrasonik).
Cara Kerja Sensor Ultrasonik:

Pada sensor ultrasonik, gelombang ultrasonik dibangkitkan melalui sebuah alat yang disebut dengan piezoelektrik dengan frekuensi tertentu. Piezoelektrik ini akan menghasilkan gelombang ultrasonik (umumnya berfrekuensi 40kHz) ketika sebuah osilator diterapkan pada benda tersebut. Secara umum, alat ini akan menembakkan gelombang ultrasonik menuju suatu area atau suatu target. Setelah gelombang menyentuh permukaan target, maka target akan memantulkan kembali gelombang tersebut. Gelombang pantulan dari target akan ditangkap oleh sensor, kemudian sensor menghitung selisih antara waktu pengiriman gelombang dan waktu gelombang pantul diterima.

Gambar 12. Cara Kerja Sensor Ultrasonik

Gambar 13. Grafik Respon Sensor Ultrasonik

Berdasarkan grafik di atas dapat disimpulkan bahwa bahwa sensor ultrasonik memiliki kinerja rendah dalam pengukuranpada jarak yang rendah. Kinerja sensor memiliki hasil yang akurat untuk pengukuran jarak jauh. Secara detail, cara kerja sensor ultrasonik adalah sebagai berikut:

l  Sinyal dipancarkan oleh pemancar ultrasonik dengan frekuensi tertentu dan dengan durasi waktu tertentu. Sinyal tersebut berfrekuensi diatas 20kHz. Untuk mengukur jarak benda (sensor jarak), frekuensi yang umum digunakan adalah 40kHz.

l  Sinyal yang dipancarkan akan merambat sebagai gelombang bunyi dengan kecepatan sekitar 340 m/s. Ketika menumbuk suatu benda, maka sinyal tersebut akan dipantulkan oleh benda tersebut.

l  Setelah gelombang pantulan sampai di alat penerima, maka sinyal tersebut akan diproses untuk menghitung jarak benda tersebut. Jarak benda dihitung berdasarkan rumus :

S = 340.t/2

dimana S merupakan jarak antara sensor ultrasonik dengan benda (bidang pantul), dan t adalah selisih antara waktu pemancaran gelombang oleh transmitter dan waktu ketika gelombang pantul diterima receiver.



g.      Radio Frequency Identification (RFID)

RFID adalah terminologi umum untuk teknologi non kontak yang menggunakan gelombang radio untuk mengidentifikasi orang atau objek secara otomatis. Ada sejumlah metoda identifikasi, namun yang paling umum adalah menyimpan nomor seri yang meng-identifikasi orang atau objek, dalam sebuah microchip yang dihubungkan dengan sebuah antena. Kombinasi antena dan microchip disebut RFID transponder atau RFID tag, dan bekerja bersama sebuah RFID reader. RFID adalah proses identifikasi seseorang atau objek dengan menggunakan frekuensi transmisi radio. RFID menggunakan frekuensi radio untuk membaca informasi dari sebuah device kecil yang disebut tag atau transponder (transmitter dan responder). Tag RFID akan mengenali diri sendiri ketika mendeteksi sinyal dari device yang kompatibel, yaitu pembaca RFID (RFID reader). RFID adalah teknologi identifikasi yang fleksibel, mudah digunakan, dan sangat cocok untuk operasi otomatis. RFID mengkombinasikan keunggulan yang tidak tersedia pada teknologi identifikasi yang lain. RFID dapat disediakan dalam device yang hanya dapat dibaca saja (Read Only) atau dapat dibaca dan ditulis (Read atau Write), tidak memerlukan kontak langsung maupun jalur cahaya untuk dapat beroperasi, dapat berfungsi pada berbagai variasi kondisi lingkungan, dan menyediakan tingkat integritas data yang tinggi. Sebagai tambahan, karena teknologi ini sulit untuk dipalsukan, maka RFID dapat menyediakan tingkat keamanan yang tinggi.

Pada sistem RFID umumnya, tag atau transponder ditempelkan pada suatu objek. Setiap tag dapat membawa informasi yang unik, di antaranya: serial number, model, warna, tempat perakitan, dan data lain dari objek tersebut. Ketika tag ini melalui medan yang dihasilkan oleh pembaca RFID yang kompatibel, tag akan mentransmisikan informasi yang ada pada tag kepada pembaca RFID, sehingga proses identifikasi objek dapat dilakukan. Tabel 2.1 menunjukan perbandingan beberapa metode identifikasi yang ada dengan teknologi identifikasi menggunakan RFID. Teknologi RFID didasarkan pada prinsip kerja elektromagnetik, dimana komponen utama dari RFID tag adalah chip dan tag antena, dimana chip berisi informasi dan terhubung dengan tag antena. Informasi yang berada atau tersimpan dalam chip ini akan dikirim atau terbaca melalui gelombang elektromagnetik setelah tag antena menerima pancaran gelombang elektromagnetik dari reader antena. RFID reader ini yang sekaligus akan meneruskan informasi pada aplication server.

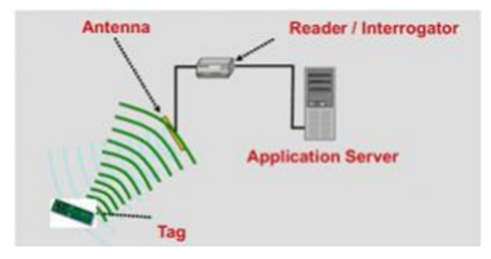

Gambar 14. Diagram Sederhana Sistem RFID

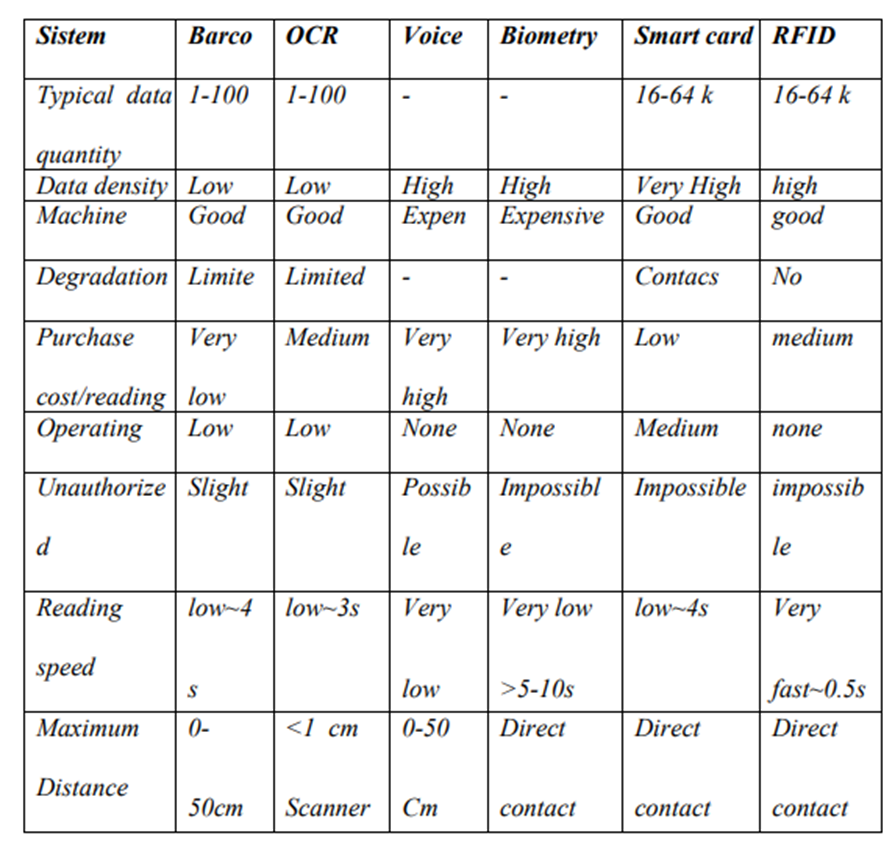

Tabel 1. Perbandingan Antara RFID Dengan Sistem Identifikasi Lainnya

Dalam sistem RFID terdapat beberapa komponen penunjang dari sitem tersebut, beberapa komponen tersebut yaitu sistem RFID pasif terdiri dari tag tanpa baterai onboard dan reader yang terhubung dengan server melalui konektor data atau wireless interface seperti yang ditujukan dalam Gambar 2.5. Tetapi, reader memiliki suplly power yang berlimpah, karena disuplai dari sumber ekstermal.

Gambar 15. Blok diagram pada pasif RFID

Perpindahan data terjadi ketika sebuah tag didekatkan pada sebuag reader dikenal sebagai coupling. Perbedaan frekuensi yang digunakan oleh RFID tag aktif dengan RFID tag pasif menyebabkan perbedaan metode perpindahan data yang digunakan pada kedua tag tersebut. Perpindahan data pada RFID tag pasif menggunakan metode magnetic. Metode magnetic terjadi pada frekuensi rendah. Ketika medan gelombang radio dari reader didekati oleh tag pasif, koil antena yang terdapat pada tag pasif ini akan membentuk suatu medan magnet. Medan magnet ini akan menginduksi suatu tegangan listrik yang memberi tenaga pada tag pasif. Pada saat yang sama terjadi suatu tegangan jatuh pada beban tag. Tegangan jatuh ini akan terbaca oleh reader.

Gambar 16. Cara kerja perpindahan data RFID

h.      Jumper

Jumper adalah suatu istilah kabel yang ber-diameter kecil yang di dalam dunia elektronika digunakan untuk menghubungkan dua titik atau lebih dan dapat juga untuk menghubungkan 2 komponen elektronika.

Jenis-jenis jumper :

l   Male-Male

Gambar 17. Jumper Male-Male

Kabel jumper jenis ini digunakan untuk koneksi male to male pada kedua ujung kabelnya.

l   Male-Female

Gambar 18. Jumper Male-Female

Kabel jumper jenis ini digunakan untuk koneksi male to female dengan salah satu ujung kabel dikoneksi male dan satu ujungnya lagi dengan koneksi female.



l   Female-Female

Gambar 19. Jumper Female-Female

Kabel jumper jenis ini digunakan untuk koneksi female to female pada kedua ujung kabelnya.



i.        Resistor

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri. Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang. Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan. Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor:

Tabel 2. Kode Warna Resistor Perhitungan untuk Resistor dengan 4 Gelang Warna

Gambar 20. Cara Menghitung Nilai Resistor

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama) Masukkan angka langsung dari kode warna Gelang ke-2 Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n) Merupakan Toleransi dari nilai Resistor tersebut

Contoh:

Gelang ke 1: Coklat = 1

Gelang ke 2: Hitam = 0

Gelang ke 3: Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4: Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%. Perhitungan untuk Resistor dengan 5 Gelang warna :

Gambar 21. Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan angka langsung dari kode warna Gelang ke-3

Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh:

Gelang ke 1: Coklat = 1

Gelang ke 2: Hitam = 0

Gelang ke 3: Hijau = 5

Gelang ke 4: Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 5: Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Contoh-contoh perhitungan lainnya:

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi

Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi:

2.200 Ohm dengan Toleransi 5% =

2200 – 5% = 2.090

2200 + 5% = 2.310

ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm



j.        Motor Servo (SG90)

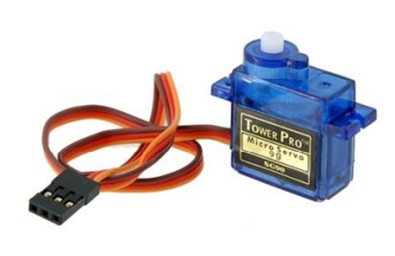

Gambar 22. Motor Servo

Motor servo adalah sebuah perangkat atau aktuator putar (motor) yang dirancang dengan sistem kontrol umpan balik loop tertutup (servo), sehingga dapat di set-up atau di atur untuk menentukan dan memastikan posisi sudut dari poros output motor. motor servo merupakan perangkat yang terdiri dari motor DC, serangkaian gear, rangkaian kontrol dan potensiometer. Serangkaian gear yang melekat pada poros motor DC akan memperlambat putaran poros dan meningkatkan torsi motor servo, sedangkan potensiometer dengan perubahan resistansinya saat motor berputar berfungsi sebagai penentu batas posisi putaran poros motor servo.



Prinsip kerja motor servo:

Motor servo dikendalikan dengan memberikan sinyal modulasi lebar pulsa (Pulse Wide Modulation / PWM) melalui kabel kontrol. Lebar pulsa sinyal kontrol yang diberikan akan menentukan posisi sudut putaran dari poros motor servo. Sebagai contoh, lebar pulsa dengan waktu 1,5 ms (mili detik) akan memutar poros motor servo ke posisi sudut 90⁰. Bila pulsa lebih pendek dari 1,5 ms maka akan berputar ke arah posisi 0⁰ atau ke kiri (berlawanan dengan arah jarum jam), sedangkan bila pulsa yang diberikan lebih lama dari 1,5 ms maka poros motor servo akan berputar ke arah posisi 180⁰ atau ke kanan (searah jarum jam). Lebih jelasnya perhatikan gambar dibawah ini.

Gambar 23. PWM

Lebar pulsa kendali telah diberikan, maka poros motor servo akan bergerak atau berputar ke posisi yang telah diperintahkan, dan berhenti pada posisi tersebut dan akan tetap bertahan pada posisi tersebut. Jika ada kekuatan eksternal yang mencoba memutar atau mengubah posisi tersebut, maka motor servo akan mencoba menahan atau melawan dengan besarnya kekuatan torsi yang dimilikinya (rating torsi servo). Namun motor servo tidak akan mempertahankan posisinya untuk selamanya, sinyal lebar pulsa kendali harus diulang setiap 20 ms (mili detik) untuk menginstruksikan agar posisi poros motor servo tetap bertahan pada posisinya.



k.      LCD (1602)

Gambar 24. LCD

LCD atau Liquid Crystal Display adalah suatu jenis media display (tampilan) yang menggunakan kristal cair (liquid crystal) untuk menghasilkan gambar yang terlihat. Teknologi Liquid Crystal Display (LCD) atau Penampil Kristal Cair sudah banyak digunakan pada produk-produk seperti layar Laptop, layar Ponsel, layar Kalkulator, layar Jam Digital, layar Multimeter, Monitor Komputer, Televisi, layar Game portabel, layar Thermometer Digital dan produk-produk elektronik lainnya.

Teknologi Display LCD ini memungkinkan produk-produk elektronik dibuat menjadi jauh lebih tipis jika dibanding dengan teknologi Tabung Sinar Katoda (Cathode Ray Tube atau CRT). Jika dibandingkan dengan teknologi CRT, LCD juga jauh lebih hemat dalam mengkonsumsi daya karena LCD bekerja berdasarkan prinsip pemblokiran cahaya sedangkan CRT berdasarkan prinsip pemancaran cahaya. Namun LCD membutuhkan lampu backlight (cahaya latar belakang) sebagai cahaya pendukung karena LCD sendiri tidak memancarkan cahaya. Beberapa jenis backlight yang umum digunakan untuk LCD diantaranya adalah backlight CCFL (Cold cathode fluorescent lamps) dan backlight LED (Light-emitting diodes).
            LCD atau Liquid Crystal Display pada dasarnya terdiri dari dua bagian utama yaitu bagian Backlight (Lampu Latar Belakang) dan bagian Liquid Crystal (Kristal Cair). Seperti yang disebutkan sebelumnya, LCD tidak memancarkan pencahayaan apapun, LCD hanya merefleksikan dan mentransmisikan cahaya yang melewatinya. Oleh karena itu, LCD memerlukan Backlight atau Cahaya latar belakang untuk sumber cahayanya. Cahaya Backlight tersebut pada umumnya adalah berwarna putih. Sedangkan Kristal Cair (Liquid Crystal) sendiri adalah cairan organik yang berada diantara dua lembar kaca yang memiliki permukaan transparan yang konduktif. Bagian-bagian LCD atau Liquid Crystal Display diantaranya adalah:

·         Lapisan Terpolarisasi 1 (Polarizing Film 1)

·         Elektroda Positif (Positive Electrode)

·         Lapisan Kristal Cair (Liquid Cristal Layer)

·         Elektroda Negatif (Negative Electrode)

·         Lapisan Terpolarisasi 2 (Polarizing film 2)

·         Backlight atau Cermin (Backlight or Mirror)

Dibawah ini adalah gambar struktur dasar sebuah LCD:

Gambar 25. Struktur LCD

LCD yang digunakan pada Kalkulator dan Jam Tangan digital pada umumnya menggunakan Cermin untuk memantulkan cahaya alami agar dapat menghasilkan digit yang terlihat di layar. Sedangkan LCD yang lebih modern dan berkekuatan tinggi seperti TV, Laptop dan Ponsel Pintar menggunakan lampu Backlight (Lampu Latar Belakang) untuk menerangi piksel kristal cair. Lampu Backlight tersebut pada umumnya berbentuk persegi panjang atau strip lampu Flourescent atau Light Emitting Diode (LED). Cahaya putih adalah cahaya terdiri dari ratusan cahaya warna yang berbeda. Ratusan warna cahaya tersebut akan terlihat apabila cahaya putih mengalami refleksi atau perubahan arah sinar. Artinya, jika beda sudut refleksi maka berbeda pula warna cahaya yang dihasilkan.

Backlight LCD yang berwarna putih akan memberikan pencahayaan pada Kristal Cair atau Liquid Crystal. Kristal cair tersebut akan menyaring backlight yang diterimanya dan merefleksikannya sesuai dengan sudut yang diinginkan sehingga menghasilkan warna yang dibutuhkan. Sudut Kristal Cair akan berubah apabila diberikan tegangan dengan nilai tertentu. Karena dengan perubahan sudut dan penyaringan cahaya backlight pada kristal cair tersebut, cahaya backlight yang sebelumnya adalah berwarna putih dapat berubah menjadi berbagai warna.

Jika ingin menghasilkan warna putih, maka kristal cair akan dibuka selebar-lebarnya sehingga cahaya backlight yang berwarna putih dapat ditampilkan sepenuhnya. Sebaliknya, apabila ingin menampilkan warna hitam, maka kristal cair harus ditutup serapat-rapatnya sehingga tidak adalah cahaya backlight yang dapat menembus. Dan apabila menginginkan warna lainnya, maka diperlukan pengaturan sudut refleksi kristal cair yang bersangkutan.



l.        Buzzer

Gambar 26. Buzzer

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.



m.    LED

Gambar 27. LED

Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tampat, seperti pada remote TV. Cara kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias foward) dari Anoda ke Katoda. LED sendiri terdiri atas sebuah chip semikonduktor yang didopping, sehingga menciptakan junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah proses untuk menambahkan impurity / ketidakmampuan pada semikonduktr yang murni, sehingga dapat emnghasilkan karakteristik kelistrikan yang diinginkan.



n.      Arduino Uno

Gambar 28. Arduino Uno



Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya. Uno berbeda dengan semua board sebelumnya dalam hal koneksi USB-to-serial yaitu menggunakan fitur Atmega8U2 yang diprogram sebagai konverter USB-to-serial berbeda dengan board sebelumnya yang menggunakan chip FTDI driver USB-to-serial.

Nama “Uno” berarti satu dalam bahasa Italia, untuk menandai peluncuran Arduino 1.0. Uno dan versi 1.0 akan menjadi versi referensi dari Arduino. Uno adalah yang terbaru dalam serangkaian board USB Arduino, dan sebagai model referensi untuk platform Arduino, untuk perbandingan dengan versi sebelumnya, lihat indeks board Arduino.

SPESIFIKASI
Arduino Uno
Microcontroller	ATmega328P
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limit)	6-20V
Digital I/O Pins	14 (of which 6 provide PWM output)
PWM Digital I/O Pins	6
Analog Input Pins	6
DC Current per I/O Pin	20 mA
DC Current for 3.3V Pin	50 mA
Flash Memory 32 KB	(ATmega328P)
SRAM	2 KB (ATmega328P)
EEPROM	1 KB (ATmega328P)
Clock Speed	16 MHz
LED_BUILTIN	13
Length	68.6 mm
Width	53.4 mm
Weight



Arduino Uno dapat diaktifkan melalui koneksi USB atau dengan catu daya eksternal (otomatis). Daya Eksternal (non-USB) dapat berasal baik dari AC-ke adaptor-DC atau baterai. Adaptor ini dapat dihubungkan dengan menancapkan plug jack pusat-positif ukuran 2.1mm konektor POWER. Ujung kepala dari baterai dapat dimasukkan kedalam Gnd dan Vin pin header dari konektor POWER. Kisaran kebutuhan daya yang disarankan untuk board Uno adalah7 sampai dengan 12 V, jika diberi daya kurang dari 7 V kemungkinan pin 5 V Uno dapat beroperasi tetapi tidak stabil kemudian jika diberi daya lebih dari 12V, regulator tegangan bisa panas dan dapat merusak board Uno.
Pin listrik adalah sebagai berikut:

a)      VIN. Tegangan masukan kepada board Arduino ketika itu menggunakan sumber daya eksternal (sebagai pengganti dari 5volt koneksi USB atau sumber daya lainnya).

b)      5V. Catu daya digunakan untuk daya mikrokontroler dan komponen lainnya.

c)      3v3. Sebuah pasokan 3,3volt dihasilkan oleh regulator on-board.

d)     GND. Ground pin Input dan Output

Masing-masing dari 14 pin digital di Uno dapat digunakan sebagai input atau output, dengan menggunakan fungsi pinMode (), digitalWrite (), dan digitalRead (), beroperasi dengan daya 5 volt. Setiap pin dapat memberikan atau menerima maksimum 40 mA dan memiliki internal pull-up resistor (secara default terputus) dari 20-50 kOhms. Selain itu, beberapa pin memiliki fungsi khusus:

e)      Serial: 0 (RX) dan 1 (TX). Digunakan untuk menerima (RX) dan mengirimkan (TX) TTL data serial. Pin ini dihubungkan ke pin yang berkaitan dengan chip Serial ATmega8U2 USB-to-TTL.

f)       Eksternal menyela: 2 dan 3. Pin ini dapat dikonfigurasi untuk memicu interrupt pada nilai yang rendah, dengan batasan tepi naik atau turun, atau perubahan nilai. Lihat (attachInterrupt) fungsi untuk rincian lebih lanjut.

g)      PWM: 3, 5, 6, 9, 10, dan 11. Menyediakan output PWM 8-bit dengan fungsi analogWrite ().

h)      SPI: 10 (SS), 11 (Mosi), 12 (MISO), 13 (SCK). Pin ini mendukung komunikasi SPI menggunakan SPI library.

i)        LED: 13. Ada built-in LED terhubung ke pin digital 13. Ketika pin bernilai nilai HIGH, LED on, ketika pin bernilai LOW, LED off. Arduino Uno memiliki 6 masukan analog, berlabel A0 sampai dengan A5, yang masing-masing menyediakan 10 bit dengan resolusi (yaitu 1024 nilai yang berbeda). Selain itu, beberapa pin memiliki fungsi khusus:

j)        I2C: A4 (SDA) dan A5 (SCL). Dukungan I2C (TWI) komunikasi menggunakan perpustakaan Wire.

k)      Aref. Tegangan referensi (0 sampai 5V saja) untuk input analog. Digunakan dengan fungsi analogReference ().

l)        Reset. Bawa baris ini LOW untuk me-reset mikrokontroler.



Arduino Uno memiliki sejumlah fasilitas untuk berkomunikasi dengan komputer, Arduino lain, atau mikrokontroler lainnya. Atmega328 menyediakan UART TTL (5V) untuk komunikasi serial, yang tersedia di pin digital 0 (RX) dan 1 (TX). Sebuah Atmega8U2 sebagai saluran komunikasi serial melalui USB dan sebagai port virtual com untuk perangkat lunak pada komputer. Firmware ’8 U2 menggunakan driver USB standar COM, dan tidak ada driver eksternal yang diperlukan. Namun, pada Windows diperlukan, sebuah file inf.

Perangkat lunak Arduino terdapat monitor serial yang memungkinkan digunakan memonitor data tekstual sederhana yang akan dikirim komputer dari board Arduino. LED RX dan TX di papan tulis akan berkedip ketika data sedang dikirim melalui chip USB-to-serial dengan koneksi USB ke komputer (tetapi tidak untuk komunikasi serial pada pin 0 dan 1). Sebuah Software Serial library memungkinkan untuk berkomunikasi secara serial pada salah satu pin digital pada board Uno. Atmega328 juga mendukung I2C (TWI) dan komunikasi SPI. Perangkat lunak Arduino termasuk perpustakaan Kawat untuk menyederhanakan penggunaan bus I2C, lihat dokumentasi untuk rincian. Untuk komunikasi SPI, menggunakan perpustakaan SPI.





o.      Potensiometer

Gambar 29. Potensiometer

Potensiometer adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.
Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah:

·         Penyapu atau disebut juga dengan Wiper

·         Element Resistif

·         Terminal

Berdasarkan bentuknya, Potensiometer dapat dibagi menjadi 3 macam, yaitu:

·         Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.

·         Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.

·         Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.

Gambar 30. Jenis-Jenis Potensiometer

Gambar Jenis-Jenis Potensometer

Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon). Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

Dengan kemampuan yang dapat mengubah resistansi atau hambatan, Potensiometer sering digunakan dalam rangkaian atau peralatan Elektronika dengan fungsi-fungsi sebagai berikut:

·         Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.

·         Sebagai Pengatur Tegangan pada Rangkaian Power Supply

·         Sebagai Pembagi Tegangan

·         Aplikasi Switch TRIAC

·         Digunakan sebagai Joystick pada Tranduser

·         Sebagai Pengendali Level Sinyal



p.      Bread Board

Gambar 31. Project Board

Project Board atau yang sering disebut sebagai BreadBoard adalah dasar konstruksi sebuah sirkuit elektronik dan merupakan prototipe dari suatu rangkaian elektronik. Di zaman modern istilah ini sering digunakan untuk merujuk pada jenis tertentu dari papan tempat merangkai komponen, dimana papan ini tidak memerlukan proses menyolder (langsung tancap). Karena papan ini solderless atau tidak memerlukan solder sehingga dapat digunakan kembali, dan dengan demikian dapat digunakan untuk prototipe sementara serta membantu dalam bereksperimen desain sirkuit elektronika. Berbagai sistem elektronik dapat di prototipekan dengan menggunakan breadboard, mulai dari sirkuit analog dan digital kecil sampai membuat unit pengolahan terpusat (CPU).



4. Listing Program[Kembali]

master:

// MASTER ARDUINO

#include <SPI.h>

#include <MFRC522.h>

#define SS_PIN 10

#define RST_PIN 9



int statusPIR;



#define echoPin 6 //Echo Pin

#define trigPin 7 //Trigger Pin



int PIR = 5;     //pin Out IR

  //variabel untuk menampung status sensor



long duration;

int distance; //waktu untuk kalkulasi jarak



MFRC522 mfrc522(SS_PIN, RST_PIN); // Create MFRC522 instance.



void setup()

{

  Serial.begin(9600); // Initiate a serial communication

  SPI.begin();  // Initiate  SPI bus

  mfrc522.PCD_Init(); // Initiate MFRC522

  pinMode(PIR, INPUT);

  pinMode(echoPin, INPUT);

  pinMode(trigPin, OUTPUT);



}



void loop()

{

  statusPIR = digitalRead(PIR);

  // Look for new cards

  if ( ! mfrc522.PICC_IsNewCardPresent())

  {

    return;

  }

  // Select one of the cards

  if ( ! mfrc522.PICC_ReadCardSerial())

  {

    return;

  }

  //Show UID on serial monitor

  String content= "";

  byte letter;

  for (byte i = 0; i < mfrc522.uid.size; i++)

  {

     //Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");

     //Serial.print(mfrc522.uid.uidByte[i], HEX);

     content.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));

     content.concat(String(mfrc522.uid.uidByte[i], HEX));

  }

  //Serial.println();

  //Serial.print("Message : "





  content.toUpperCase();



  digitalWrite(trigPin, LOW);

  delay(2);

  digitalWrite(trigPin, HIGH);

  delay(10);

  digitalWrite(trigPin, LOW);



  duration = pulseIn(echoPin, HIGH);

  distance= ((duration*0.034)/2);// mengubah durasi menjadi jarak (cm)

  Serial.print("Distance: ");

  Serial.println(distance);        // menampilkan jarak pada Serial Monitor



  if (content.substring(1) == "33 14 DD 05" && statusPIR == LOW && distance <30 ) //change here the UID of the card/cards that you want to give access

  {

    Serial.print("1");

    delay(1000);

  }

  else if (content.substring(1) == "33 14 DD 05" && statusPIR == HIGH && distance <30 )

  {

    Serial.print("2");

    delay(3000);

  }

  else if (statusPIR == LOW && distance >= 30)

  {

    Serial.print("3");

    delay(3000);

  }

  else if (statusPIR == HIGH && distance <30)

  {

    Serial.print("4");

    delay(3000);

  }



}

slave

// SLAVE ARDUINO

#include <LiquidCrystal.h>

#include<Servo.h>

LiquidCrystal LCD(13, 11, 5, 4, 3, 2);

Servo myservo;  // create servo object to control a servo



int pos = 0;



#define buzzer 9

#define LEDm 8

#define LEDk 7



void setup()

{



  Serial.begin(9600); // Initiate a serial communication

  LCD.begin(16, 2); // set up the LCD's number of columns and rows:

  pinMode(LEDm, OUTPUT);

  pinMode(LEDk, OUTPUT);



  pinMode(buzzer, OUTPUT);

  myservo.attach(6);

  myservo.write(0);

}



void loop()

{



  if (Serial.available() > 0)

  {

    int data = Serial.read();

    if (data == '1')

    {

      myservo.write(180); // tell servo to go to position in variable 'pos'

      LCD.clear();



      LCD.setCursor(0,0);

      LCD.print("RFID STATUS:");

      LCD.setCursor(0,1);

      LCD.print("Akses Diterima");

      delay(2000);

      LCD.clear();

      LCD.setCursor(0,0);

      LCD.print("UID: 33 14 DD 05");

      LCD.setCursor(0,1);

      LCD.print("Silahkan Masuk");

      delay(2000);

      digitalWrite(LEDk, HIGH);

      delay(2000);

       digitalWrite(LEDk, LOW);

      delay(2000);

      digitalWrite(LEDm, LOW);

      digitalWrite(buzzer,LOW);

      myservo.write(0);

      LCD.clear();

    }

    else if (data == '2')

    {

      LCD.clear();

      LCD.setCursor(0,0);

      LCD.print("Ada Orang:");

      LCD.setCursor(0,1);

      LCD.print("di Dalam");

      digitalWrite(LEDk, HIGH);

      delay(2000);

      digitalWrite(LEDk, LOW);

      digitalWrite(LEDm, LOW);

      digitalWrite(buzzer,LOW);

    }

        else if (data == '3')

    {

      LCD.clear();

      LCD.setCursor(0,0);

      LCD.print("Tidak Mendeteksi");



      digitalWrite(LEDk, LOW);

      digitalWrite(LEDm, LOW);

      digitalWrite(buzzer,LOW);

      delay(2000);



    }

    else if (data == '4')

    {

      LCD.clear();

      LCD.setCursor(0,0);

      LCD.print("PENYUSUP");



      digitalWrite(LEDk, LOW);

      digitalWrite(LEDm, HIGH);

      digitalWrite(buzzer,HIGH);

      delay(5000);

      digitalWrite(buzzer,LOW);

      delay(5000);

      digitalWrite(LEDm, LOW);

    }





    }



}

5. Flowchart [Kembali]

    flowchart master

flowchart slave

6. Rangkaian Simulasi [Kembali]



7. Hardware dan Video [Kembali]



video:

Prinsip Kerja

Project rangkaian ini dibuat bertujuan untuk mencegah terjadi pencurian dibrankas bank. Pada rangkaian ini menggunakan dua buah Arduino yang saling berkomunikasi, yaitu arduino master dan arduino slave. Kedua arduino ini menggunakan komunikasi UART (Universal Asynchronous Receiver-Transmitter). UART sendiri adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. Rangkaian ini menggunakan 1 buah RFID, 1 buah sensor PIR  dan 1 sensor ultrasonik. Sensor ultrasonik sendiri diletakkan di depan pintu brankas, sensor ultrasonik diletakkan didepan pintu brankas sedangkan sensor PIR dipasang didekat brankas. Output dari rangkaian ini berupa LCD, Motor Servo, LED Merah dan buzzer.

Pada project ini sensor PIR terhubung  ke pin 5 arduino master, pin 6 dan 7  dihubungkan ke sensor ultrasonik yaitu ke pin trigger dan pin echo. LCD yang menjadi output terhubung ke Pin 13, 11, 5, 4, 3, dan 2 Arduino slave. Pin receiver arduino master dihubungkan ke pin transmitter arduino slave dan pin transmitter dari arduino master dihubungkan ke pin receiver Arduino slave.  Pada Arduino slave, pin 6 dihubungkan ke motor servo. Disini motor servo berfungsi untuk membuka menutup pintu. Pin 7 dihubungkan ke resistor kemudian ke LED kuning dan pin 8 dihubungkan ke resistor kemudian ke LED merah dan pin 9 ke buzzer.

Untuk listing program pada Arduino master, pertama kita mendeklarasikan pin-pin yang digunakan pada Arduino master. Lalu untuk fungsi void setup, yaitu fungsi yang ada pada void setup ini hanya akan dieksekusi sekali. Disini void setup akan mendeklarasian input dan output pada pin-pin Arduino master. Kemudian pada arduino slave pertama yaitu kita mendeklarasikan library LCD dan pin pin yany digunakan.

Pada project ini terdapat 3 kondisi, kondisi 1 yaitu pada saat RFID mendeteksi kartu dan ultrasonik mendeteksi jarak yang ditentukan yaitu kecil dari 30 cm maka jika kartunya terdaftar akan tampil output LCD yaitu "akses diterima" dan "silahkan masuk" dan kemudian motor servo akan berputar 180 derajat dan pintu terbuka kemudian LED kuning menyala

Kondisi 2 pada saat sensor PIR berlogika 1 yaitu saat mendeteksi adanya orang kemudian sensor ultrasonik mendeteksi jarak kecil dari 30 cm maka akan tampil output an pada LCD yaitu "ada orang" .

Kondisi 3 pada saat sensor PIR berlogika 0 yaitu pada saat tidak mendeteksi orang di dalam dan sensor ultrasonik tidak mendeteksi objek apapun dalam jarak 30 cm maka akan tampil pada output LCD yaitu "tidak mendeteksi". Kondisi 4 pada saat sensor PIR berlogika 1 yaitu mendeteksi orang di dalam namun tidak ada pembacaan dari kartu RFID yang terdaftar maka otomatis buzzer dan LED merah akan hidup dak LCD akan menampilkan "penyusup"



8. Analisis [Kembali]

    Pada saat komponen berjalan maka akan melibatkan 3 sensor yaitu pir, rfid dan ultrasonik

ultrasonik akan mendeteksi jarak pada objek yang mendekat. kemudian pir akan mendeteksi orang di dalam brankas. sensor pir ini akan aktif jika ada orang di dalam dan akan non aktif saat tidak ada orang di dalam. sensor ultrasonik akan mendeteksi jarak, jika objek berada dalam jarak <30 cm maka ultrasonik akan berjalan sesuai kondisi. sensor rfid akan mendeteksi apakah ada kartu yang terdeteksi atau tidak. Tentunya jika yang di deteksi bukan petugas maka buzzer dan led merah akan hidup. namun jika yang didetyeksi itu petugas maka motor servo akan bergerak dan membuka pintu dan led kuning akan menyala.

9. Kesimpulan [Kembali]



    Project ini dirancang karena banyaknya terjadi perampokan brankas, maka kami mengajukan ide rancangan protoype untuk meningkatkan sistem keamanan sehingga    berkurangnya kemungkinan terjadinya perampokan pada brangkas. Ide rancangan tersebut menggunakan sensor PIR, RFID, dan sensor ultrasonik sebagai komponen inputnya dan untuk komponen outputnya menggunakan LCD, buzzer, LED, dan motor servo.

Pada project ini, sensor ultrasonic diletakkan diatas pintu ruangan brankas yang nantinya akan mendeteksi objek yang mendekati ruangan tersebut. Pada RFID berfungsi sebagai buka pintu otomatis tanpa perlu menggunakan kunci. Apabila kartu chip ditempelkan pada sensor RFID maka pintu akan otomatis terbuka. RFID menggunakan sistem identifikasi dengan gelombang radio. Untuk itu minimal dibutuhkan dua buah perangkat, yaitu yang disebut TAG dan READER. Saat pemindaian data, READER membaca sinyal yang diberikan oleh RFID TAG. Selanjutnya sensor PIR diletakkan diatas brankas yang mana fungsinya untuk mendeteksi pergerakan. Sehingga nantinya apabila ada orang yang masuk tanpa menggunakan RFID maka akan dikategorikan sebagai penyusup.

Berdasarkan hasil analisis dan pengujian yang telah dilakukan, diperoleh kesimpulan bahwa sistem keamanan brankas dalam project ini dapat bekerja secara optimal

10. Link Download [Kembali]

• Download video Klik Disini
• Download File Proteus Klik Disini
• Download HTML Klik Disini
• Download program master Klik Disini
• Download program slave Klik Disini
• Download datasheet resistor Klik Disini
• Download datasheet LED Klik Disini
• Download datasheet potensiometer Klik Disini
• Download datasheet arduino uno Klik Disini
• Download datasheet buzzer Klik Disini
• Download datasheet sensor PIR Klik Disini
• Download datasheet sensor ultrasonik Klik Disini
• Download datasheet RFID Klik Disini
• Download datasheet motor servo Klik Disini
• Download datasheet LCD Klik Disini
• Download library arduino uno Klik Disini
• Download library touch sensor Klik Disini
• Download library sensor PIR Klik Disini
• Download library sensor ultrasonik Klik Disini

[Menuju Awal]
